Kanterica KZM6 RTF i 6 RTF PRO
VIDEO LINK KANTERICA 6 RTF PRO

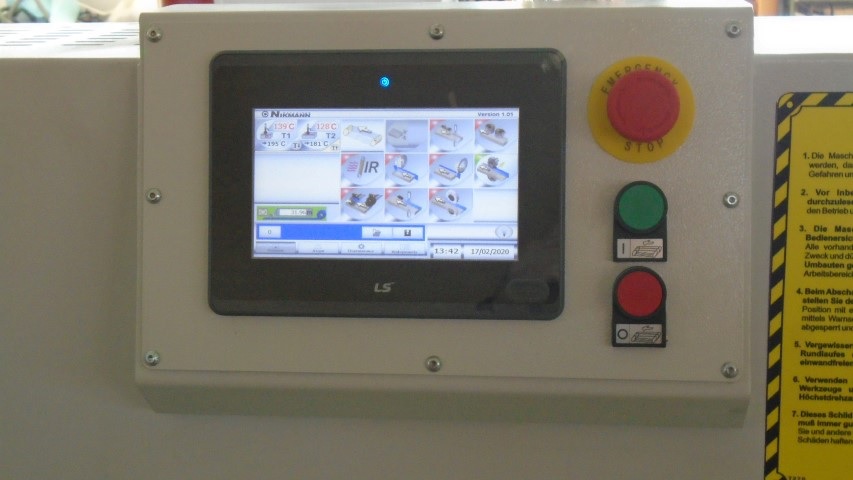

TOUCHSCREEN CONTROL COLORFUL 7" (po poruđžbini)
Kanterica je namenjena za pravolinijsko kantovanje ploča debljine od 8 do 45 mm (opcija od 8 do 65 mm). Predfrezeri sa dve dijamantske glave PCD CUTTER D.60 x d.20 x 48 Z 3 + 3, sa 2 HF motora 1,1 kW i 0,75kW, 12 000 o/min, obrada ploče od 0 do 2 mm podešavanje preko prethodnog firunga. Nosač kant trake Ø 600 mm. Lepilo u granulama, teflonizirana posuda za lepilo, nanos lepila preko valjka koji se okreće i istom smeru kao i ploča, bez posebne regulacije za debljinu ploče, elektronska regulacija temperature lepila, automatsko hladjenje lepila u prekidu rada. Giljotina za sečenje na grubo PVC i ABS trake debjine od o,4 do 3 mm maksimalne širine 45 mm. Pritisna grupa sa 3 valjka. Precizno odsecanje na krajevima ploče sa 2 cirkulara na 2 zasebna motora sa po 12 000 o/min . Obrada frezerima podesivim po horizontali i vertikali sa po 12 000 o/min odozgo i odozdo po standarnoj izradi na r 2 mm (ili opcija 3 mm).Profilni frezer za obradu uglova sa jednim HF motorom 200 Hz 12 000 o/min sa dijamantskom glavom PCD CUTTER D 68/61 x d 16 x 7 R2 ili R3. Cikli za kant traku odozgo i odozdo na R2 ili R3 (opcija).Cikli za lepilo odozdo i odzgo. Poliranje odozdo i odozgo. Kretanje ploče preko transportnog sistema sa lancem, pokretne pločice širine 70 mm, pritisni gumirani valjci montirani na lagerima odozgo širine 70 mm na gredi sa centralnom mehaničkom regilacijom pritiska. Pomoćna greda za široke ploče sa rolo valjcima. Digitalno programiranje rada mašine i svih agregata na prednjoj strani mašine. Dva stop tastra na prednjoj strani mašine na početku i kraju mašine. Temperatura radne sredine od 18° do 35° C
TEHNIČKE KARAKTERISTIKE KZM 6 R
Debljina obradivog elementa mm 8 - 45 (opcija 8 - 65 mm za KZM 6 R PRO)
Minimalna dužina obradivog elementa mm 100
Minimalna širina obradivog elementa mm 100 (70mm)
Debljina kant trake mm 0,4 - 3
Brzina kretanja ploče m/min 9,5
INSTALIRANI UREDJAJI:
1. PREDFREZERI dijamantske glave
PCD CUTTER D.60 x d.20 x 48 Y 3 = 3
- snaga motora kW 1 x 1,1
- snaga motora kW 1 x 0,75
- broj obrtaja 0/min 12.000
2. Agregat za precino odsecanje kant trake
- snaga motora 2 komada po kW 2 x 0,22
- broj obrtaja 0/min 12.000
- cirkulari Ø110 х Ø22, Z=20 kom 2
3. FREZERI odozgo i odozdo
- snaga motora 2 komada po kW 2 x 0,55
- broj obrtaja 0/min 12.000
- dimenzije glave
Ø75; Z = 4; 15°, r 2 (opcija r 3 mm) kom 2
4. Profilni frezer za obradu uglova
- dijamantsko profilno glodalo r 2 mm
- minimalna dužina ploče mm 250
- snaga motora kW 1 x 0,35
- broj obrtaja 0/min 12.000
5. CIKLI za kant traku odozgo i odozdo kom 2
6. CIKLI za lepilo odozgo i odozdo kom 2
7. Agregat za poliranje odozgo i odozdo
- snaga motora 2 komada po kW 2 x 0,22
- broj obrtaja 0/min 12.000
Opšta instalisana snaga kW 6,7
Dimenzije D x Š x V mm 4200 x 1220 x 1470
Težina kgr 1180
Pritisak vazduha bar 6,5
OPCIJE:
- IR lampa
- Sprej sistem ispred polirki
Ulazni firung

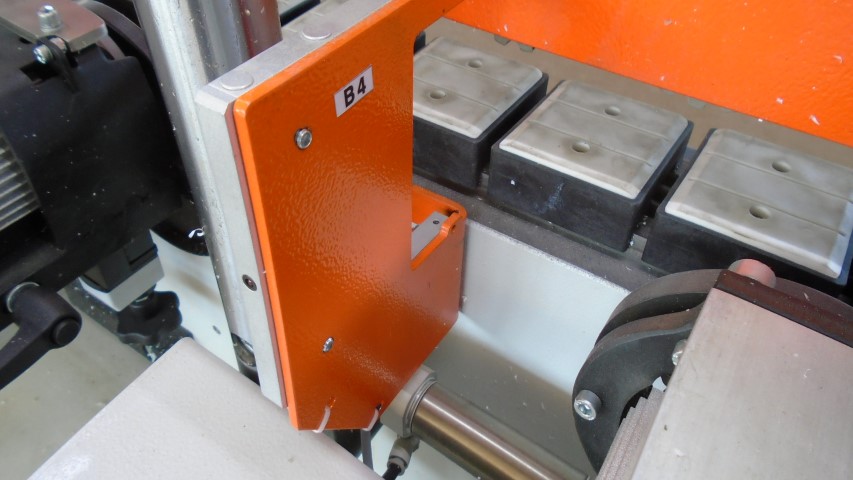

Senzor za start
Vučni agregat

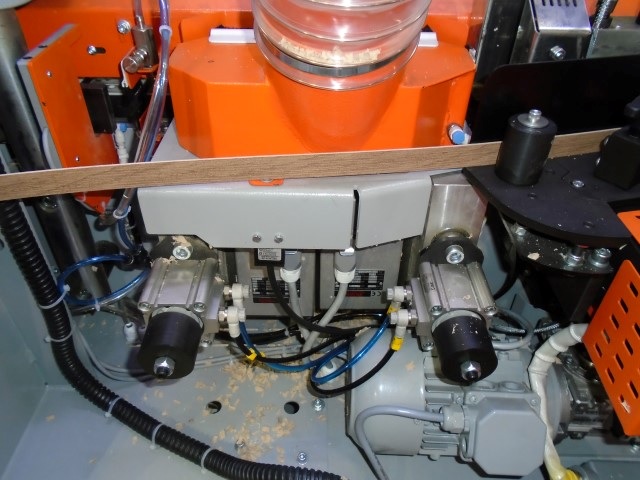

Predfrezeri zaštita i otprašivanje

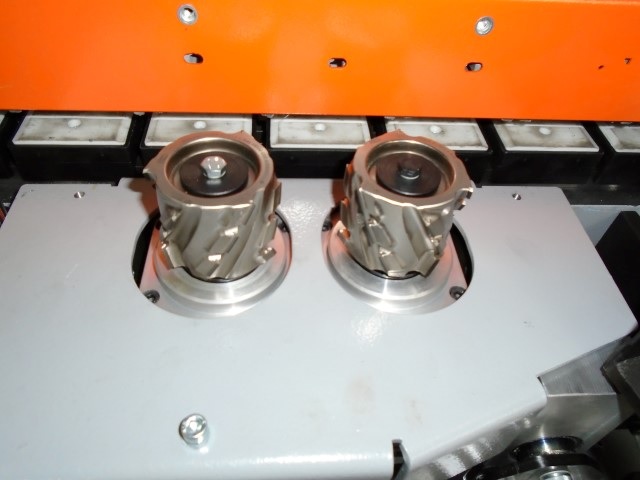

Prva i druga dijamantska glava predfrezera

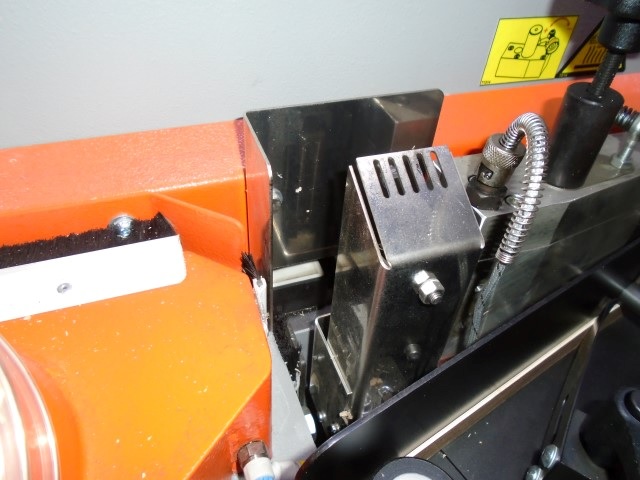

IR lampa (opcija)

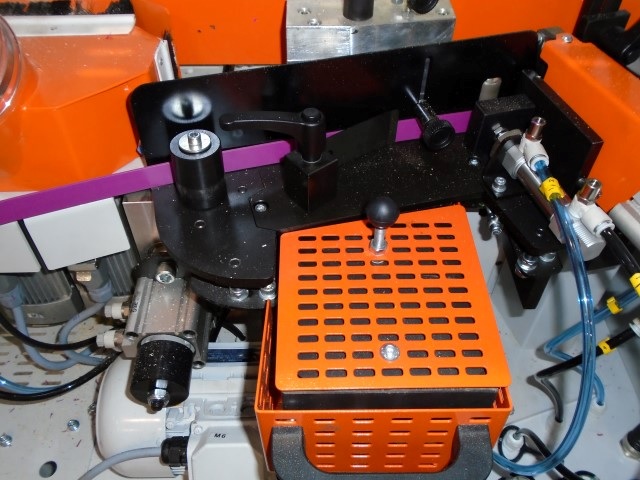

Uredjaj za vuču kant trake

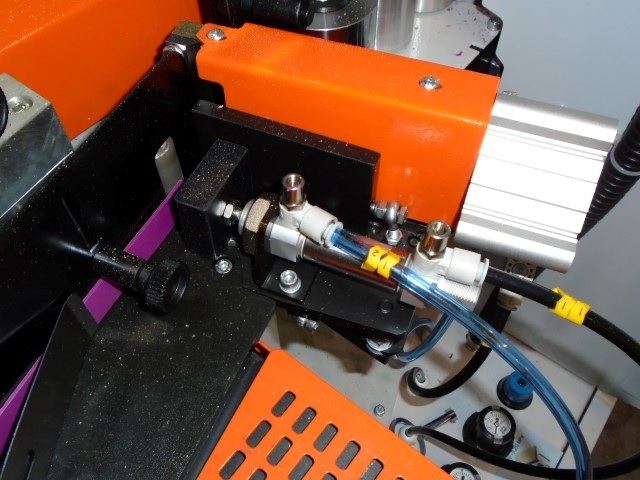

Uredjaj za nanos lepila

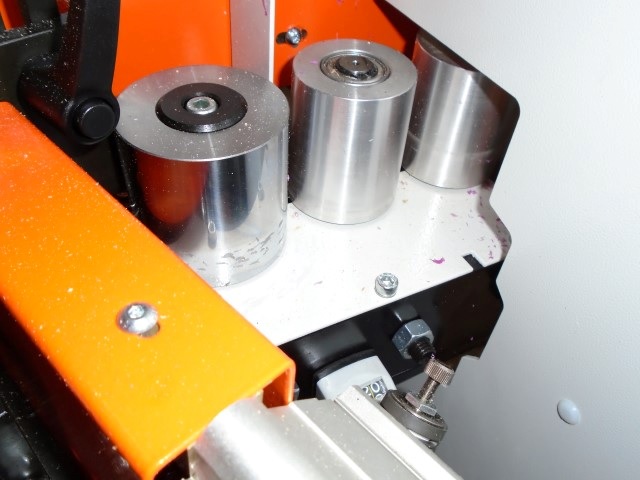

Giljotina, pritisni valjci

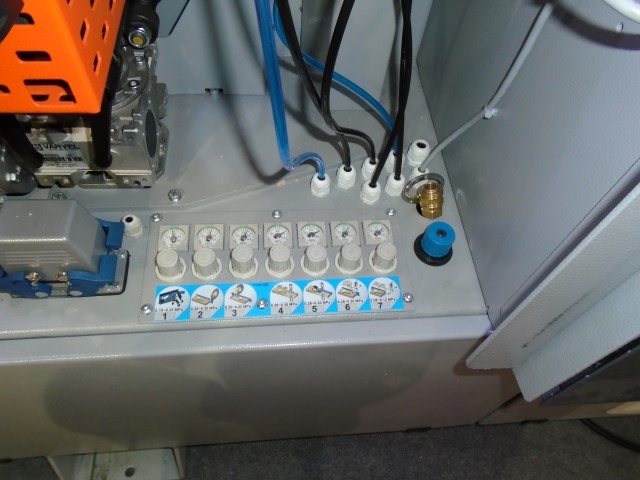

Pneumatski regulacioni ventili (za kretanje trake, precizno odsecanje napred, precizno odsecanje nazad)

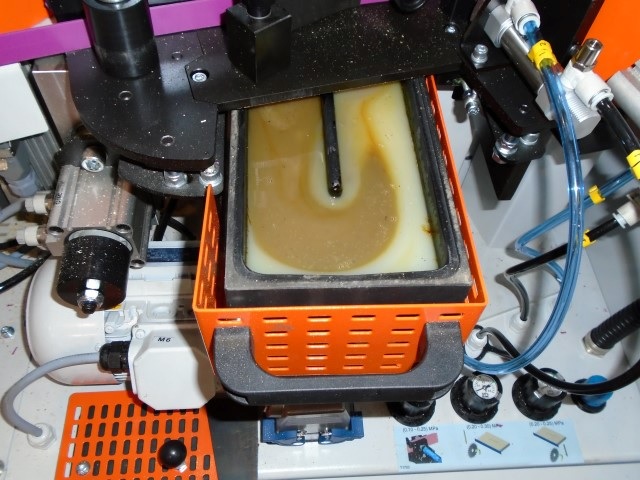

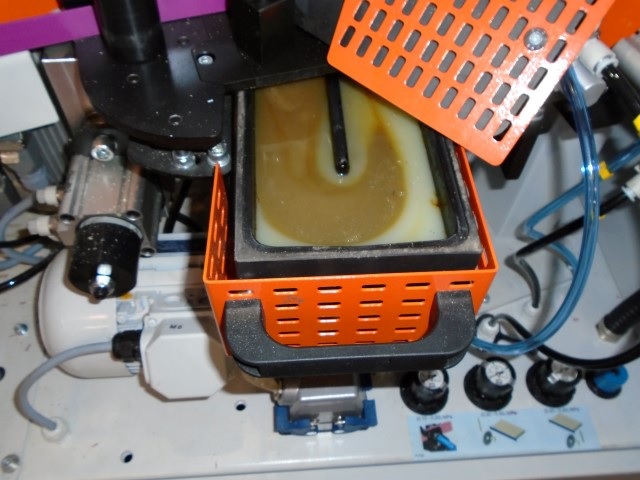

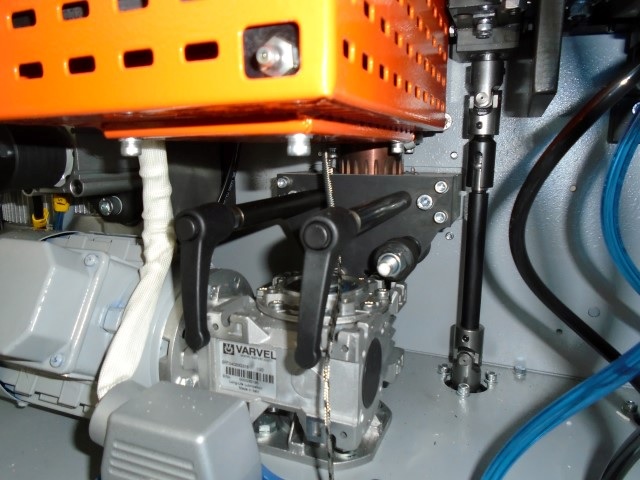

Kadica za lepilo lako odvojiva od mašine radi čišćenja i održavanja
Uredjaji za precizno odsecanje na oba kraja (2 cirkulara sa posebnim motorima)

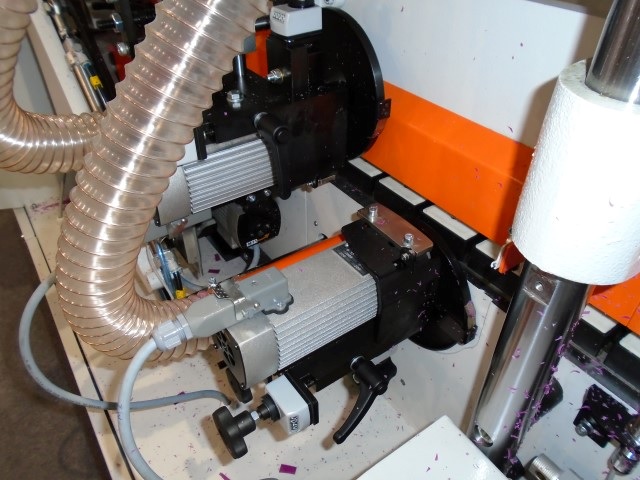

Frezeri odozgo i odozdo podesivi po horizontali i vertikali
Senzor za start profilnog frezera

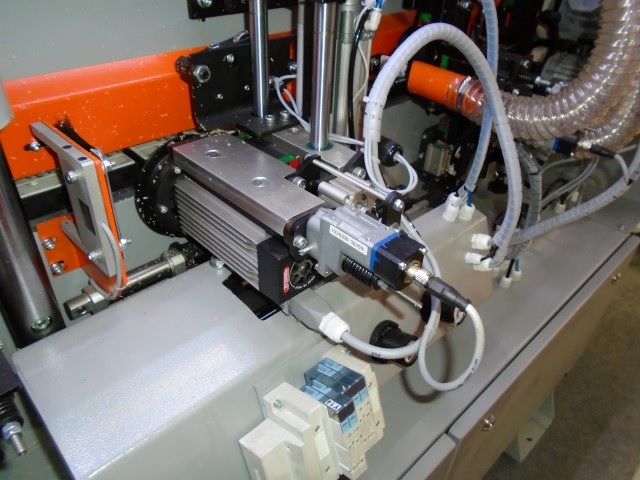

Profilni frezer za obradu uglova

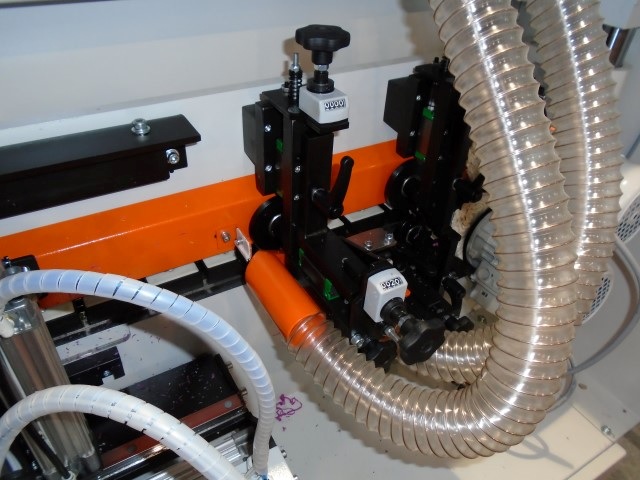

Cikli za kant traku odozgo i odozdo

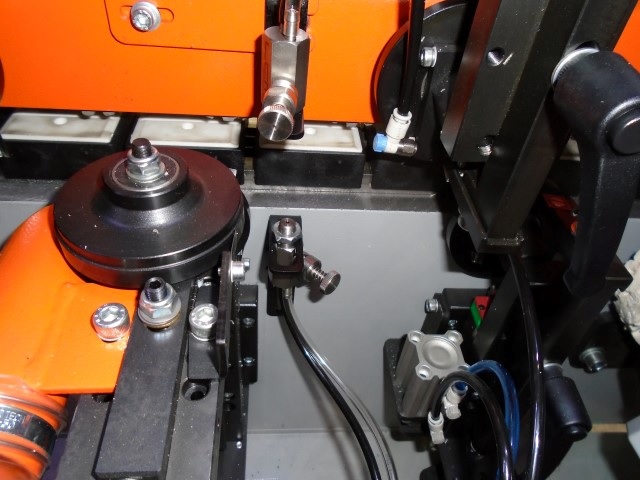

Sprej sistem (opcija)

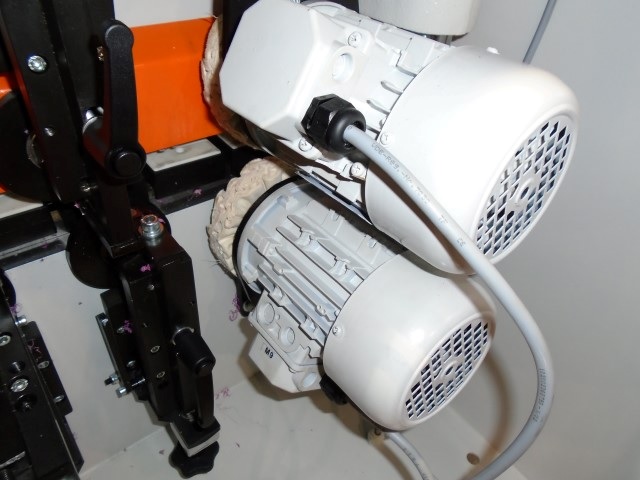

Cikli za lepilo odozgo i odozdo, polirke odozgo i odozdo
