KANTERICA KZM 6 RTF CNC



Kompaktni dizajn, brzo i lako podešavanje, puna automatizacija. Jednostrana kanterica desna izrada. Digitalno programiranje rada mašine i svih agregata na prednjoj strani mašine sa touch screen controlerom sa mnitorom u boji 10”. Nosač kant trake do Ø 600 mm. Kretanje ploče preko transportnog sistema sa lancem, pokretne pločice širine 70 mm, pritisni gumirani valjci montirani na lagerima odozgo širine 70 mm na gredi sa centralnom automatskom regilacijom pritiska. Pomoćna greda za široke ploče sa rolo valjcima. Ulazni firung za podešavanje ulaza ploče automatsko podešavanje. Sprej sistem sa hemijom ispred predfrezera. Predfrezeri sa dve dijamantske glave PCD CUTTER D.60 x d.20 x 48 Z 3 + 3, sa 2 HF motora 1,1 kW i 0,75kW, 12 000 o/min, obrada ploče od 0 do 2 mm. IR lampa za zagrevanje ploče. Uređaj za nanos lepila u granulama. Teflonizirana kadica za lepilo ispod valjka za nanos lepila. Valjak za lepilo kreće se u smeru kretanja ploče nezavisan je od debljine ploče. Dve zone za elektronsku kontrolu temperature lepila. Automatsko smanjenje temperature lepila pri prekidu rada. Giljotina za sečenje na grubo PVC i ABS kant trake debjine od o,4 do 3 mm maksimalne širine 60 mm.  Pritisna grupa sa 3 valjka sa pneumatskom regulacijom pritiska: veliki valjak za povlačenje i pritiskanje kant trake i 2 konusna valjka automatski podesiva. Precizno odsecanje na krajevima ploče sa 2 cirkulara na 2 zasebna motora sa po 12 000 o/min sa kružnim testerama  Ø 110 x Ø 32, Z=30 komada 2. Obrada frezerima automatski podesivim po horizontali i vertikali sa po 12 000 o/min odozgo i odozdo po standarnoj izradi na R 2 mm (ili opcija R 3 mm) sa frezovim diskovima Ø 75, Z=4, 15º. Profilni frezer za obradu uglova sa jednim HF motorom 200 Hz 12 000 o/min sa dijamantskom glavom PCD CUTTER D 68/61 x d 16 x 7 R2 ili R3 sa automatskim podešavanjem. Cikli za kant traku odozgo i odozdo na R2 ili R3 (opcija) sa automatskim podešavanjem. Cikli za lepilo odozdo i odzgo. Sprej sistem sa hemijom ispred polirki. Poliranje odozdo i odozgo. Dva stop tastra na prednjoj strani mašine na početku i kraju mašine. Temperatura radne sredine od 18° do 35° C.





TEHNIČKE KARAKTERISTIKE                                      KZM 6 RRTF CNC



Debljina obradivog elementa                           mm                         8 do 60 mm



Minimalna dužina obradivog elementa            mm                         100



Minimalna širina obradivog elementa              mm                         100 (70mm)



Debljina kant trake                                            mm                         0,4 - 3



Brzina kretanja ploče                                        m/min                     9,5



INSTALIRANI UREDJAJI:



1. Touch screen controler colorful 10”



2. Ulazni automatski firung



3. Sprej sistem ispred predfrezera



4. PREDFREZERI dijamantske glave







PCD CUTTER D.60 x d.20 x 48 Y 3 = 3



snaga motora  kW          1 x 1,1



snaga motora  kW          1 x 0,75



broj obrtaja     0/min      12 000



5. IR lampa



6. Kadica za lepilo lako odvojiva od mašine



7. Pritisni valjci automatski podesivi



8. Agregat za precino odsecanje kant trake



snaga motora 2 komada              kW        2 x 0,22



broj obrtaja                                 0/min     12 000



cirkulari Ø110 х Ø22, Z=20       kom        2



9. FREZERI odozgo i odozdo automatski podesivi



snaga motora 2 komada              kW          0.55



broj obrtaja                                 0/min     12 000



dimenzije glave Ø75; Z = 4; 15°, r 2 (opcija r 3 mm) kom 2



10. Profilni frezer dijamantsko glodalo za obradu uglova automatski podesiv



dijamantsko profilno glodalo r 2 mm



minimalna dužina ploče               mm         250



snaga motora                                kW         1 x 0,35



broj obrtaja                                   0-min      12 000



11.CIKLI za kant traku odozgo i odozdo aotumatski podesivi  kom  2



12.CIKLI za lepilo odozgo i odozd     kom  2



13.Sprej sistem ispred polirki



14.Agregat za poliranje odozgo i odozdo



snaga motora 2 komada                kW          0.18



broj obrtaja                                    0-min      2800







Opšta instalisana snaga                 kW          11



Dimenzije D x Š x V                     mm         4200  x 1220 x 1730



Težina                                            kgr          1400



Pritisak vazduha                            bar           6.5



 Touch screen controler





Ulazni firung automatski podesiv



Sprej sistem ispred predfrezera



PREDFREZERI dijamantske glave



IR lampa

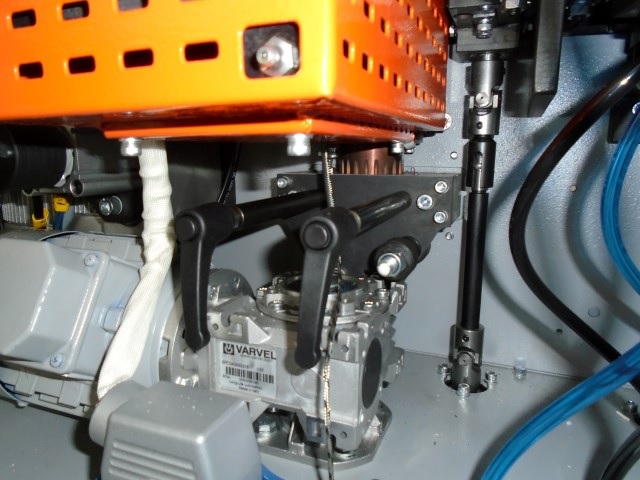

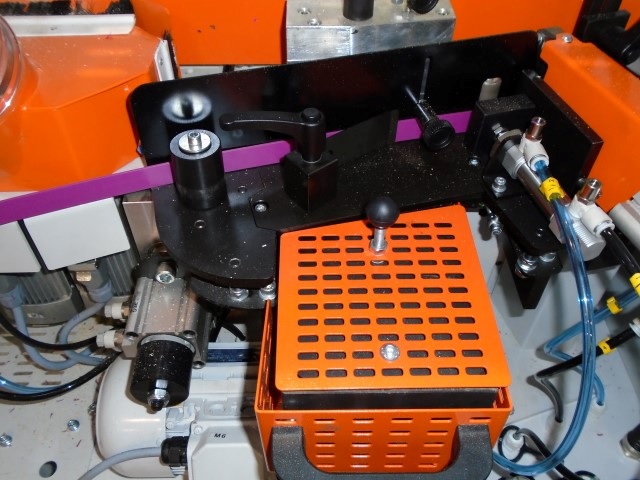

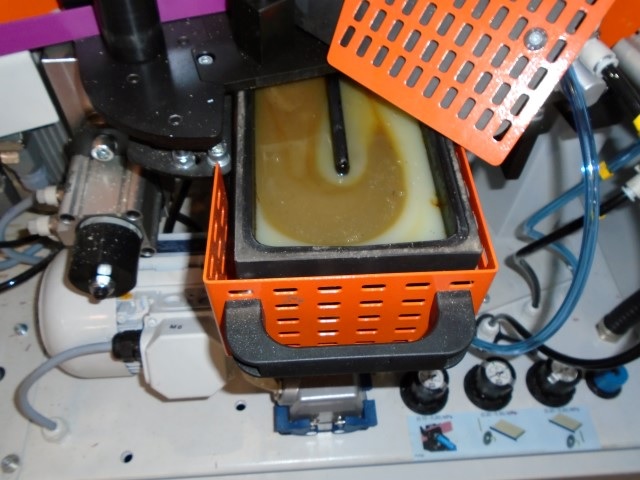

Kadica za lepilo lako odvojiva od mašine

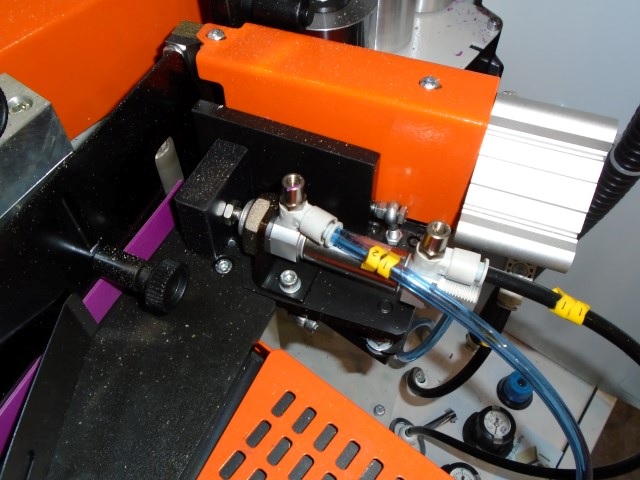

Vučni agregat za kant traku i giljotina



Manometri za regulaciju pritiska rada uredjaja



Pritisni valjci automatski podesivi



Agregat za precino odsecanje kant trake



FREZERI odozgo i odozdo automatski podesivi

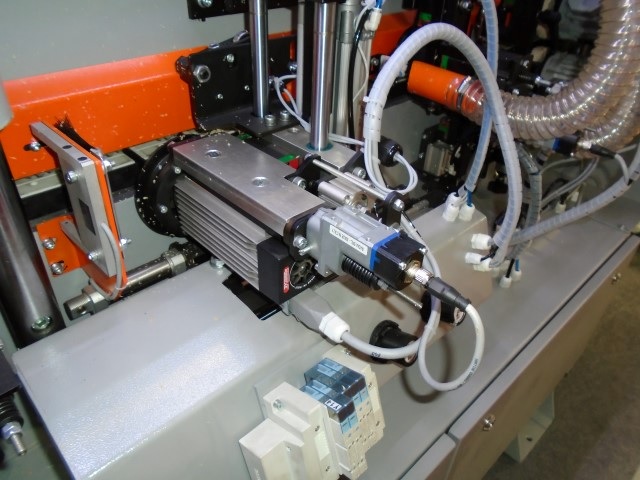

Profilni frezer dijamantsko glodalo za obradu uglova automatski podesiv

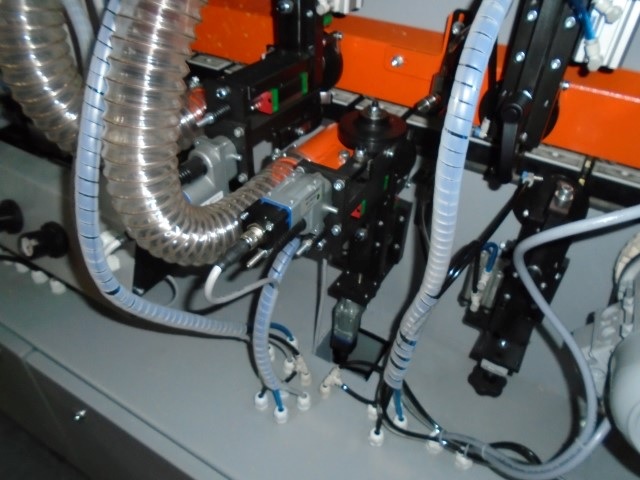

CIKLI ZA KAT traku odozgo i odozdo aotumatski podesivi i CIKLI ZA LEPILO



Sprej sistem ispred polirki





Agregat za poliranje odozgo i odozdo
